特点
GST-LD-8321 中继?？?/a>采用 DC24V 供电，总线信号输入与输出间电气隔离，完成了探测器总线
的信号隔离传输，可增强整个系统的抗干扰能力，并且具有扩展探测器总线通讯距离的功能。GSTLD-8321 中继?？橹饕糜谧芟叽υ谟斜冉锨康牡绱鸥扇诺那蚣白芟叱ざ瘸?1000m 需要延长总线通讯距离的场合。
主要技术指标
（1） 总线输入距离≤1000m
（2） 总线输出距离≤1000m
（3） 电源电压：DC18V～DC27V
（4） 静态工作电流≤20mA
（5） 带载能力及兼容性：可配接 1～242 点总线设备，兼容所有总线设备
（6） 隔离电压：总线输入与总线输出间隔离电压≥1500V
（7） 使用环境： 温度：-10℃～+50℃
相对湿度≤95%，不结露
（8） 外形尺寸：85mm×128mm×56mm
结构特征、安装与布线

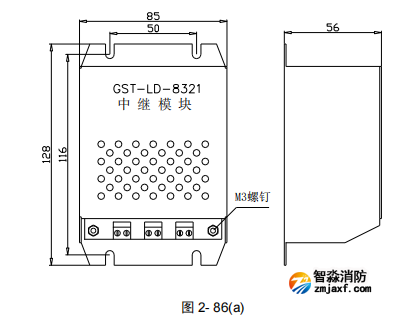

GST-LD-8321 中继?？榈耐庑纬叽缂敖峁故疽馔既缤?-86(a)所示，采用 M3 螺钉固定，室内安装。
对外接线端子图如图 2-86(b)：
其中：
24VIN：DC24V 电源无极性输入端子，电源与中继器的输出总线共地。
Z1IN、Z2IN：无极性信号二总线输入端子，与控制器无极性信号二总线输出连接，距离应小于
1000m。
Z1O、Z2O：隔离无极性两总线输出端子，总线最大长度应小于 1000m。
布线要求：无极性信号二总线采用耐火 RVS 双绞线，截面积≥1.0 mm2；24V 电源线采用耐火 BV
线，截面积≥1.5mm2。
