海湾GST-LD-8364H型输入/输出?？?/a>接线安装技术
特点
海湾GST-LD-8364H输入/输出?？?/a>，总线供电，主要用于专门应用在需要 DC24V 有源控制（脉冲输
出）的场合，如排烟阀、送风阀、电动防火阀等，可接收并上传设备的反馈回答信号。
采用 32 位 ARM 微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电
磁干扰有良好的抑制能力。
?？槲较咧频凸纳杓?，无需外加 24V 供电供电。
输出端可提供 DC25V 有源脉冲电压、输出触点容量 2A。
输入、输出信号隔离检测，抗干扰能力强。
可采用电子编码器现场完成编码设置。
要技术指标
(1) 工作电压：信号总线电压：总线 24V 允许范围：16V～28V
(2) 工作电流：总线监视电流≤0.50mA 总线启动电流≤10.00mA
(3) 输入检线：输入?？煜呤笔淙胂呗贩⑸下罚ǘ搪肺蠢⌒藕牛?、常闭检线时输入线路发生短
路（断路为反馈信号），?？榻蚩刂破鞣⑺凸收闲藕?/p>
(4) 输出检线：输出线路发生短路、断路，?？榻蚩刂破鞣⑺凸收闲藕?/p>
(5) 输出容量：输出恒压 DC25V，最大输出能量 1.91J，负载 1.5A 时最长输出脉冲宽度 53ms；脉冲
时间最长 3s。电流做功公式参照：W(J)=V(V)*I(A)*t(s)；
(6) 线制：与火灾报警控制器采用无极性信号二总线连接
(7) 使用环境：
温 度：-10℃～+55℃，相对湿度≤95%，不凝露
(8) 外形尺寸：86mm×86mm×41mm(带底壳)
(9) 外壳防护等级：IP30
结构特征、安装与布线

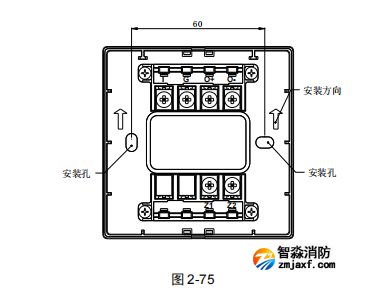

?？榈耐庑纬叽缂敖峁褂?GST-LD-8301A 型输入?？橄嗤?，安装方法也相同，其对外端子示意
图如图 2-75：
其中：
Z1、Z2：接控制器两总线接入端口，无极性；
I、G：与被控制设备无源?？サ懔?，用于实现设备反馈回答确认，也可以通过电子编码器
设置为常闭输入；
O+、O-：有源输出端口，O+为正极，O-为负极，待机检线时极性相反；
布线要求：Z1、Z2 采用截面积≥1.0mm2 的 RVS 双绞线； I、G、O+、O-采用截面积≥1.0mm2 的
RV 线。布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线
管或线槽内。
应用方法

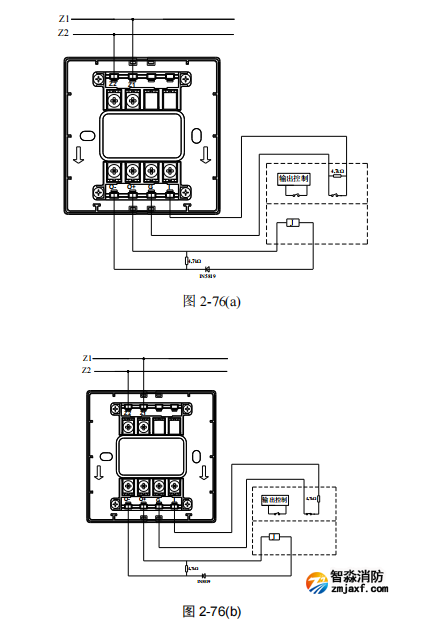

?？橛氡豢刂粕璞傅牧酉呤疽馔既缦峦妓?。其中图 2-76(a)输入检线方式为?？煜?，图 2-
76(b)为常闭检线方式。
