海湾GST-LD-8361H型输入/输出?？?/a>接线安装技术
特点
海湾GST-LD-8361H输入/输出?？?/a>，主要用于连接需要火灾报警控制器控制的消防联动设备，主要应
用两种情形：1）被控设备控制端口提供 12V~48V 检线电压的场合，如卷帘门、消防电梯等；2） 需
要 DC24V 有源控制（持续输出）的场合，如电磁阀、非编码声光等，并可接收设备的动作回答信号。
采用 32 位 ARM 微处理器实现信号处理，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰
有良好的抑制能力。
?？槲较咧频凸纳杓?，无需外加 24V 供电供电。
输入、输出信号隔离检测，抗干扰能力强。
可采用电子编码器现场完成编码设置。
要技术指标
(1) 工作电压：
信号总线电压：总线 24V 允许范围：16V～28V
(2) 工作电流：
总线监视电流≤0.46mA 总线启动电流≤0.72mA
(3) 输入检线：?？煜呤毕呗贩⑸下罚ǘ搪肺餍藕牛?、常闭检线输入时输入线路发生短路（断
路为动作信号），?？榻蚩刂破鞣⑺凸收闲藕?，出厂设置输入为?？淙胨媸奔煜?/p>
(4) 输出检线：输出线路发生短路、断路，?？榻蚩刂破鞣⑺凸收闲藕?/p>
(5) 输出容量：容量为 DC30V/2A，正常时触点阻值为 30kΩ，启动后闭合
(6) 输出控制方式：?？サ闶涑?，有脉冲方式、电平方式，脉冲启动时继电器吸合时间为 10s
(7) 线制：与火灾报警控制器采用无极性信号二总线连接
(8) 使用环境：
温 度：-10℃～+55℃，相对湿度≤95%，不凝露
(9) 外形尺寸：86mm×86mm×41mm(带底壳)
(10) 外壳防护等级：IP30
结构特征、安装与布线
?？榈耐庑纬叽缂敖峁褂?GST-LD-8301A 型输入?？橄嗤?，安装方法也相同，其对外端子示意
图如图 2-70：
其中：
Z1、Z2：接控制器两总线，无极性；
I、G：与被控制设备无源?？サ懔?，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）；
COM、NO：无源?？涑龆俗?。
布线要求：Z1、Z2 采用截面积≥1.0mm
2的 RVS 双绞线； NO、COM 采用截面积≥1.0mm2的 RV 线。
布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一穿线管或线槽内。
应用方法

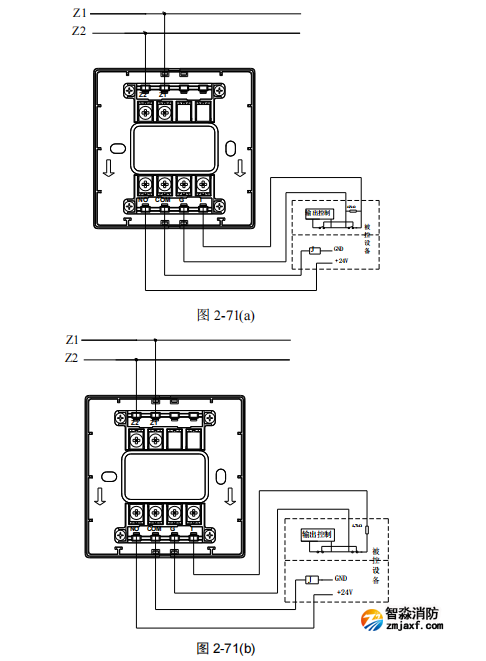

输出控制电压由被控设备提供，?？橛氡豢刂粕璞傅慕酉呤疽馔既缤?2-71(a)、图 2-71(b)所示
（图 2-71(a)为?？淙爰煜?，图 2-71(b)为常闭输入检线）。
