一、JTWB-ZCD-G1(A)点型感温火灾探测器概述：

JTWB-ZCD-G1(A)点型感温火灾探测器（以下简称探测器）是利用热敏元件对温度的敏感性来检测环境温度，内置单片机，固化高可靠火灾判断程序，并采用特殊工艺进行处理，工作稳定可靠。与GST-LD-8320终端器配合使用，可与多线制火灾报警控制器或通过GST-LD-8319编址接口?？橛胛夜旧幕鹪直ň刂破飨嗔?，完成探测器的信号处理。

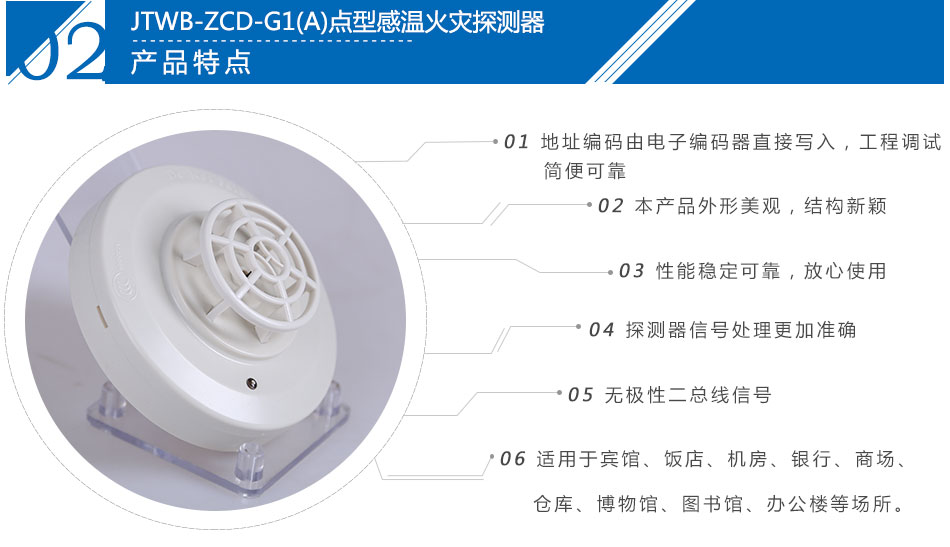

二、JTWB-ZCD-G1(A)点型感温火灾探测器特点：

本探测器结构新颖、外形美观、性能稳定可靠，特别适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。

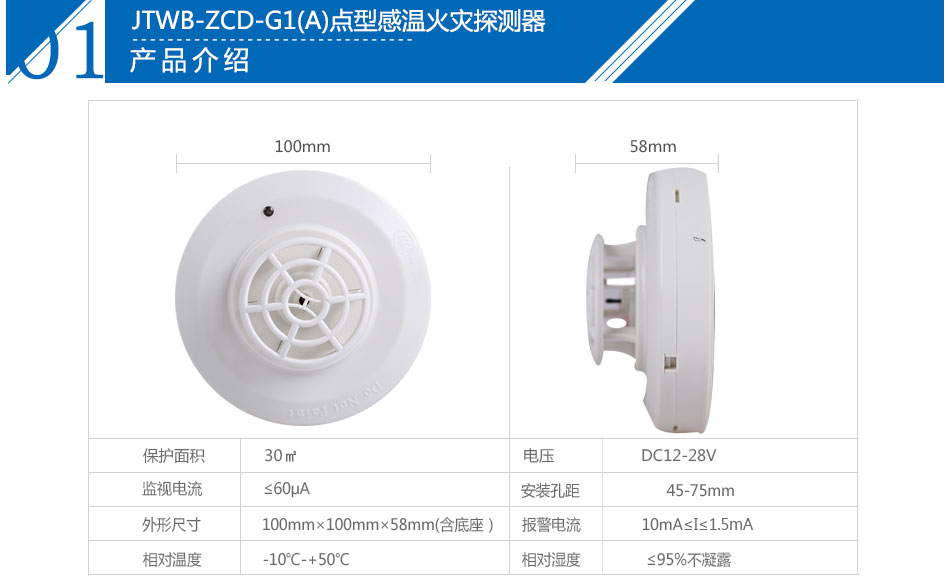

三、JTWB-ZCD-G1(A)点型感温火灾探测器技术特性：

1.探测器类别：A1R
2.工作电压：DC12V～DC28V
3.静态电流≤60μA (注：静态时探测器可工作在DC12V～DC28V电压范围内。)
4.报警电流：10mA≤I≤30mA（注：报警时电流的大小取决于控制器的限流情况，不允许直接用DC24V供电，否则探测器会因无限流电阻而烧坏。）
5.最大波纹电压：4V(峰峰值)
6.报警复位：瞬间断电(5s Min，DC2.5V Max)
7.上电时间≤10s
8.线制：与电源线采用有极性二线制连接
9.报警确认灯：红色，巡检时不亮，报警时常亮
10.?；っ婊旱笨占涓叨炔怀?m时，?；っ婊?0m2。具体参数应以GB 50116《火灾自动报警系统设计规范》为准。
11.使用环境：
 温    度：-10℃～+50℃
 相对湿度≤95%，不凝露
12.外形尺寸：直径100mm 高58mm（带底座）
13.外壳防护等级：IP33
14.壳体材料和颜色：ABS，象牙白
15.重量：约120g
16.安装孔距：45mm～75mm
17.执行标准：GB 4716-2005

四、JTWB-ZCD-G1(A)点型感温火灾探测器结构特征与工作原理：

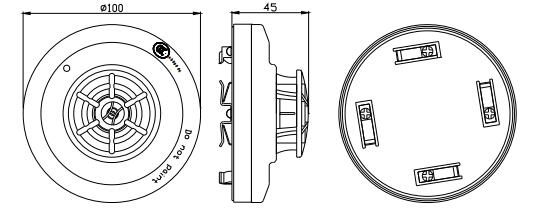

1.探测器外形示意图如下图所示。

2.工作原理
探测器采用热敏电阻作为传感器，传感器输出信号经放大电路进行变换后输入到单片机，单片机利用智能算法进行信号处理。探测器采用电流输出方式，当单片机检测到火警信号后，点亮火警指示灯，同时回路电流增大。
