一、JTF-GOM-GST9613点型复合式感烟感温火灾探测器概述

　　JTF-GOM-GST9613点型复合式感烟感温火灾探测器（以下简称探测器）是由烟雾传感器件和半导体温度传感器件从工艺结构和电路结构上共同构成的多元复合探测器。该款探测器也能对酒精燃烧等有明显温升的明火探测报警，扩大了光电感烟探测器的应用范围。

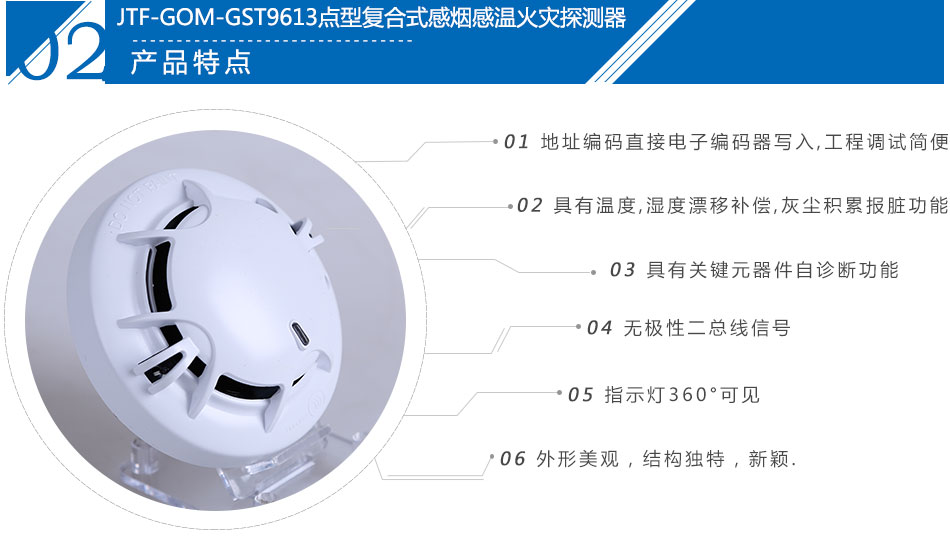

二、JTF-GOM-GST9613点型复合式感烟感温火灾探测器特点

　　1.地址编码由电子编码器直接写入，工程调试简便可靠；

　　2.具有温度、湿度漂移补偿，灰尘积累报脏功能；

　　3.具有关键元器件自诊断功能；

　　4.无极性二总线信号；

　　5.指示灯360°可见。

三、JTF-GOM-GST9613点型复合式感烟感温火灾探测器技术特性

　　1.工作电压：总线电压：24V，允许范围：16V～28V

　　2.工作电流：监视电流≤0.8mA，报警电流≤1.5mA

　　3.感温类型：A2R

　　4.报警确认灯：红色，巡检时闪烁，报警时常亮

　　5.编码方式：电子编码（编码范围为1～242）

　　6.?；っ婊旱笨占涓叨任?m～12m时，一个探测器的?；っ婊?，对一般?；こ∷晕?0m2；空间高度为6m以下时，?；っ婊?0m2。具体参数应以《火灾自动报警系统设计规范》（GB50116）为准

　　7.线制：信号二总线无极性

　　8.使用环境：温度：-10℃～+50℃　　相对湿度≤95%，不凝露

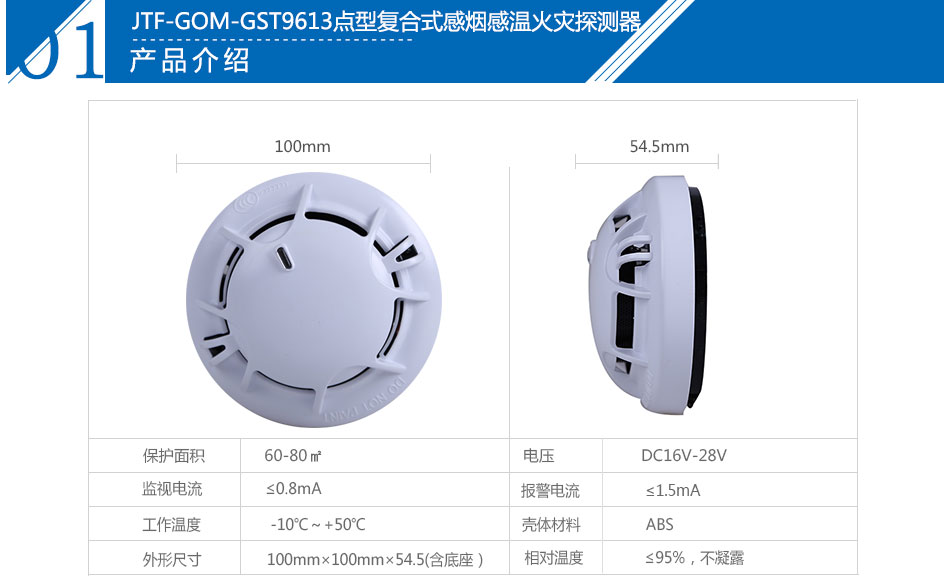

　　9.外形尺寸：直径：100mm高：54.5mm（带底座）

　　10.外壳防护等级：IP23

　　11.壳体材料：ABS

　　12.重量：约110g

　　13.安装孔距：45mm～75mm

　　14.执行标准：GB4715-2005、GB4716-2005

四、JTF-GOM-GST9613点型复合式感烟感温火灾探测器结构特征与工作原理

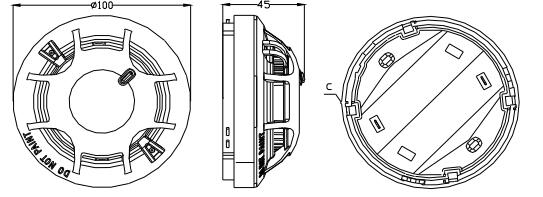

　　1.探测器外形示意图如图1所示。

　　2.工作原理

　　前向散射光型烟雾探测器对那些产生小颗粒黑色烟雾的燃烧不敏感，但由于这些火都伴随着明显的温升，如果将光电感烟和温度传感器复合在一起，利用复合“火灾量”算法能够有效地提高光电探测的灵敏度，使光电探测器对小粒子黑烟明火也能及时探测报警，扩大了光电探测的应用范围。
