一、海湾JTY-HM-GST102红外对射光束感烟探测器概述：

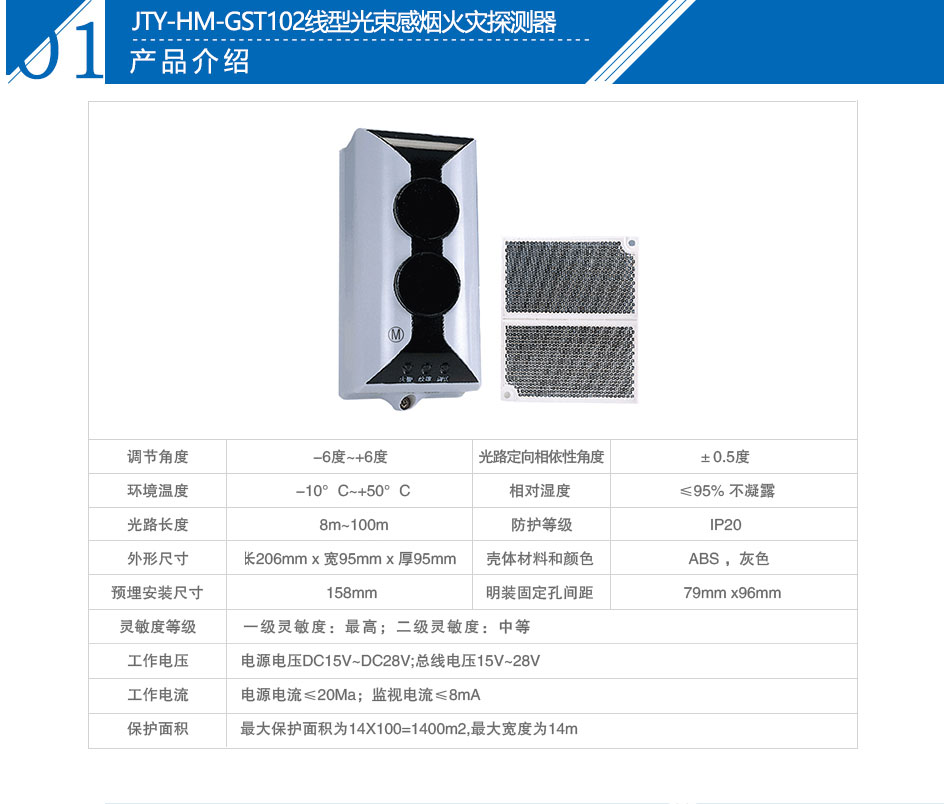

　　海湾JTY-HM-GST102线型光束感烟火灾探测器(以下简称探测器)为编码型反射式线型红外光束感烟探测器。探测器可直接与我公司生产的火灾报警控制器连接，通过总线完成二者间状态信息的传递。探测器必须与反射器配套使用，但需要根据二者间安装距离的不同决定使用一块或四块反射器。

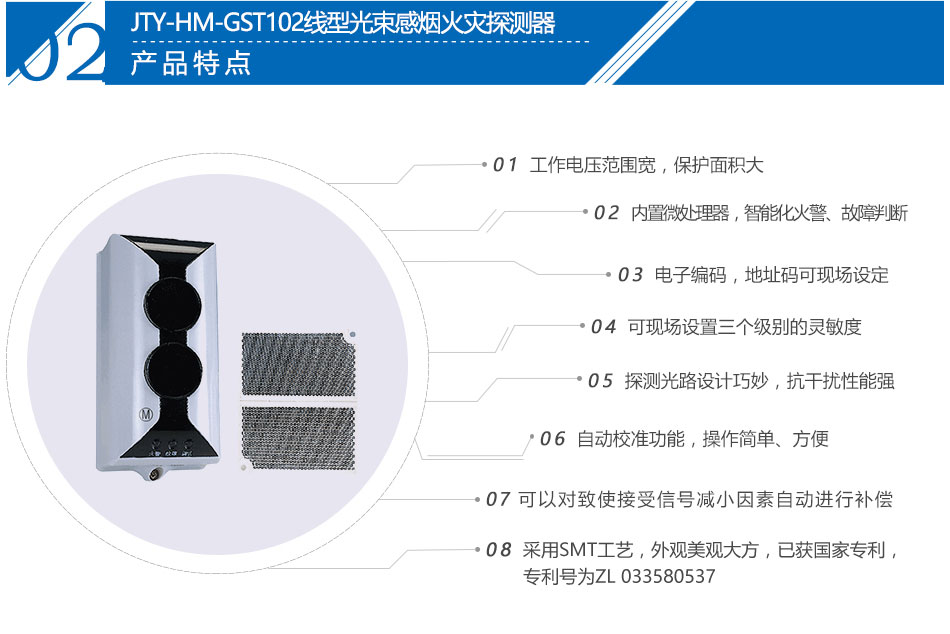

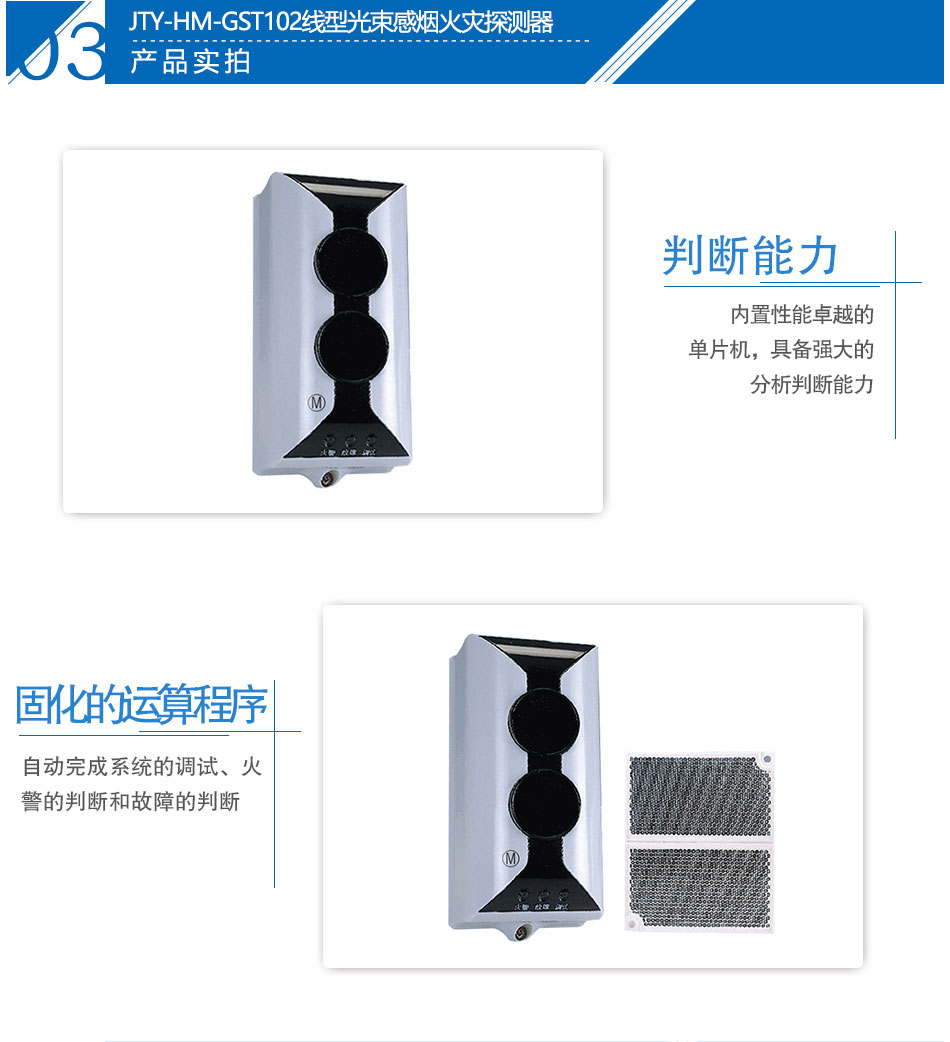

　　探测器内置性能卓越的单片机，具备强大的分析判断能力，通过在探测器内部固化的运算程序，可自动完成系统的调试、火警的判断和故障的判断。探测器全面兼容数字化总线技术，具有信息上传速度快，信息内容丰富的优点。该探测器还具有根据外界环境参数变化补偿的功能，降低了探测器对现场环境洁净程度的要求，探测器的灵敏度可通过电子编码器进行现场设置，拓宽了本产品的应用场所。探测器采用全新的、合理的结构设计，调节灵敏、定位准确、外形美观，易于安装，调试方法简单、方便。该探测器可用于历史性建筑、仓库、大型存储区、购物广场、健身中心、体育馆、展览馆、酒店大堂、印刷厂、制衣厂、博物馆、监狱等场所，还可用于有轻微烟尘的空间。


二、海湾JTY-HM-GST102红外对射光束感烟探测器状态显示：



　　调试状态：绿色和黄色指示灯以特定的方式点亮或闪亮，具体说明详见“调试”部分。

　　正常监视状态：红色指示灯周期性闪烁。

　　火警：红色指示灯常亮，黄色指示灯熄灭?；鹁藕判栌煽刂破髑宄?。探测器报火警时，由控制器点亮探测器火警指示灯。

　　故障：黄色指示灯常亮。如果故障恢复，探测器的故障信号由探测器自动消除。

　　光路被全部遮挡：探测器先报故障并点亮黄色指示灯，20s后探测器再报火警，并由控制器点亮红色指示灯，熄灭黄色指示灯。注意：此种情况并不一定代表火灾发生，当遮挡恢复后，故障信号由探测器自动清除，火警信号需由控制器清除。


三、海湾JTY-HM-GST102红外对射光束感烟探测器结构特征、安装与布线

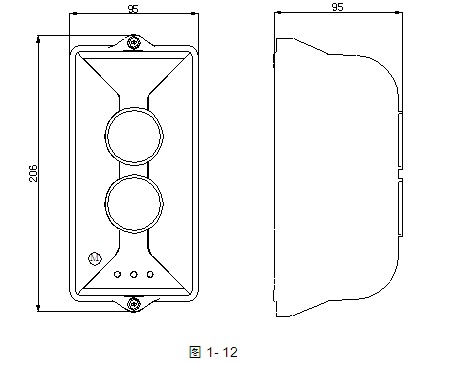

本探测器外形示意图如图1-12：

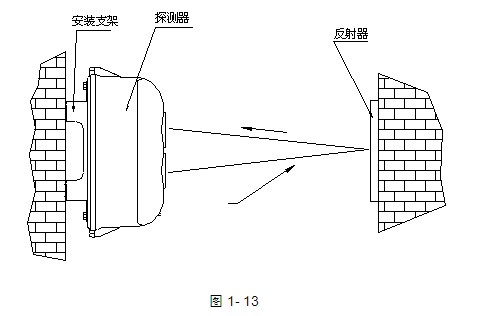

将探测器与反射器相对安装在?；た占涞牧蕉饲以谕凰街毕呱?，探测器外形安装示意图如图1-13：

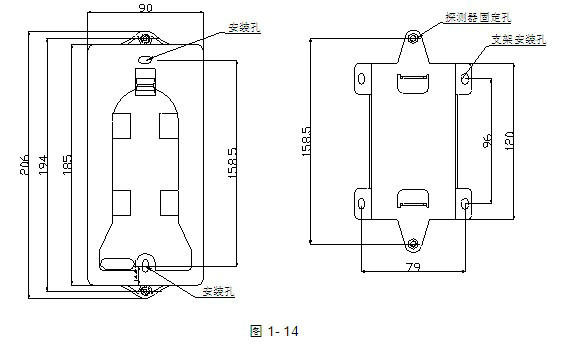

探测器采用明装安装，安装方式有两种：穿线管预埋和穿线管明装。当穿线管预埋时，可将探测器底壳安装在86H50型预埋盒的上方；当穿线管明装时，采用支架安装方式，底壳安装孔距及支架安装孔尺寸如图1-14所示。

当探测器与反射器间的安装距离大于等于8m（小于等于40m）时，需安装1块反射器；

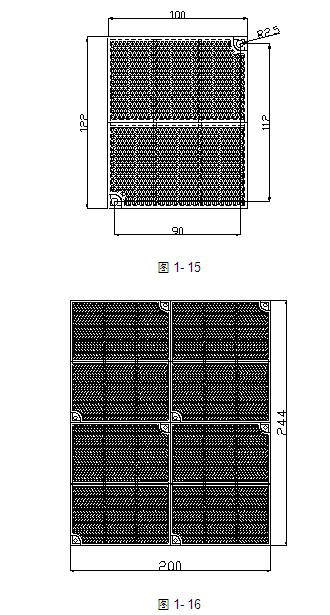

当探测器与反射器间的安装距离大于40m（小于等于100m）时，需安装4块反射器。单块反射器安装需用两只6塑料胀钉将其固定，安装尺寸如图1-15所示，四块反射器安装时应摆放紧密，反射器之间不应留空隙，安装示意图如图1-16所示（图未按比例）。



探测器需要与直流24V电源线（无极性）及火灾报警控制器信号总线（无极性）连接，直流24V电源线接探测器的接线端子D1、D2端子上，总线接探测器的接线端子Z1、Z2上，反射器不需接线。接线端子示意图如图1-17。

布线要求：信号总线Z1、Z2采用阻燃RVS型双绞线，截面积≥1.0mm2；电源线D1、D2采用阻燃BV线，截面积≥1.5mm2。
