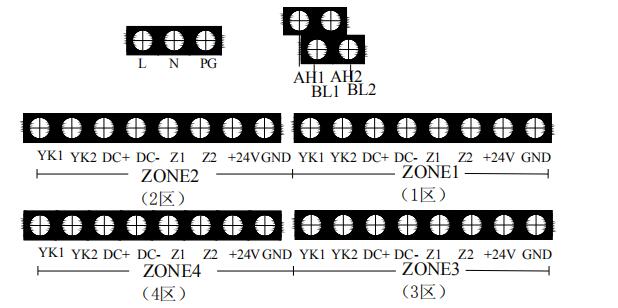

其中：
L、G、N：交流220V接线端子。
A1、B1/A2、B2：连接火灾报警控制器（联动型）的通讯总线端子。
Z1、Z2：各区的总线输出端子，连接紧急启/停按钮、声光警报器、气体喷洒指示灯、输出?？?、手自动转换开关等总线设备。
＋24V、GND:各区的辅助电源输出端子，为现场的系统设备如声光警报器、气体喷洒指示灯和输出?？楣┑?。
DC+、DC-：各区灭火气体启动电磁阀的驱动信号输出端子，平时该端子间输出电压小于DC0.7V，启动时输出DC24V电压且最大2A的信号。终端匹配电阻为4.7kΩ/0.25W。
YK1、YK2：各区气体释放反馈信号输入端，应输入动合型干触点信号。其终端匹配电阻为4.7kΩ/0.25W。


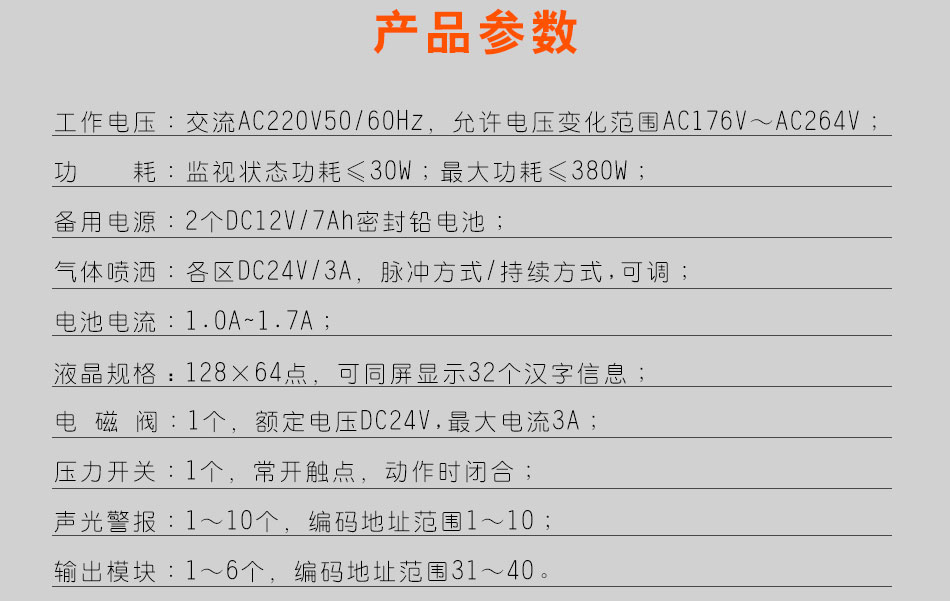

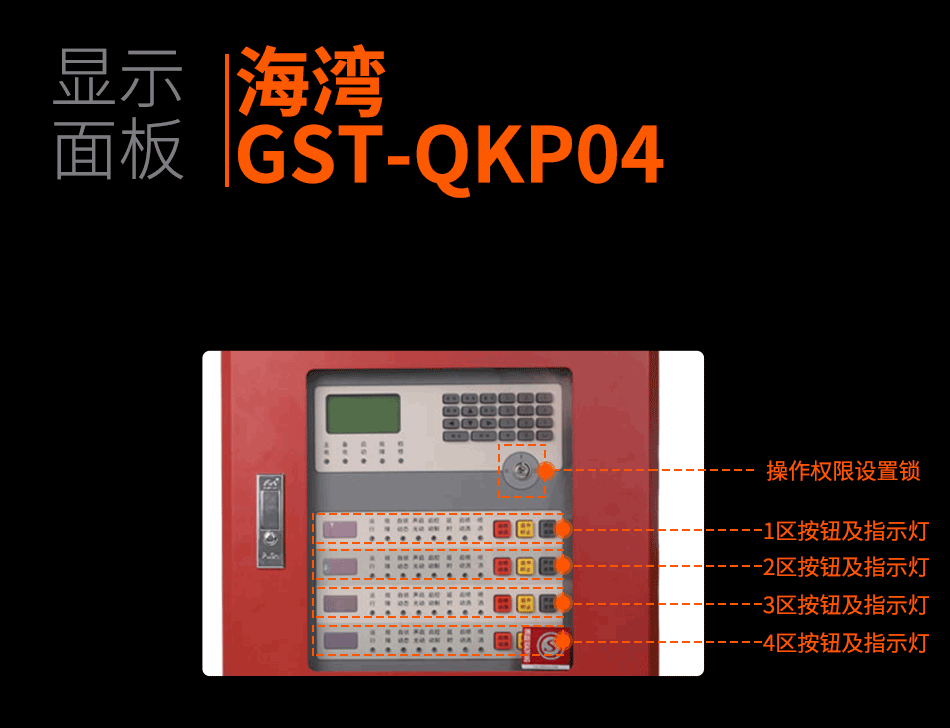

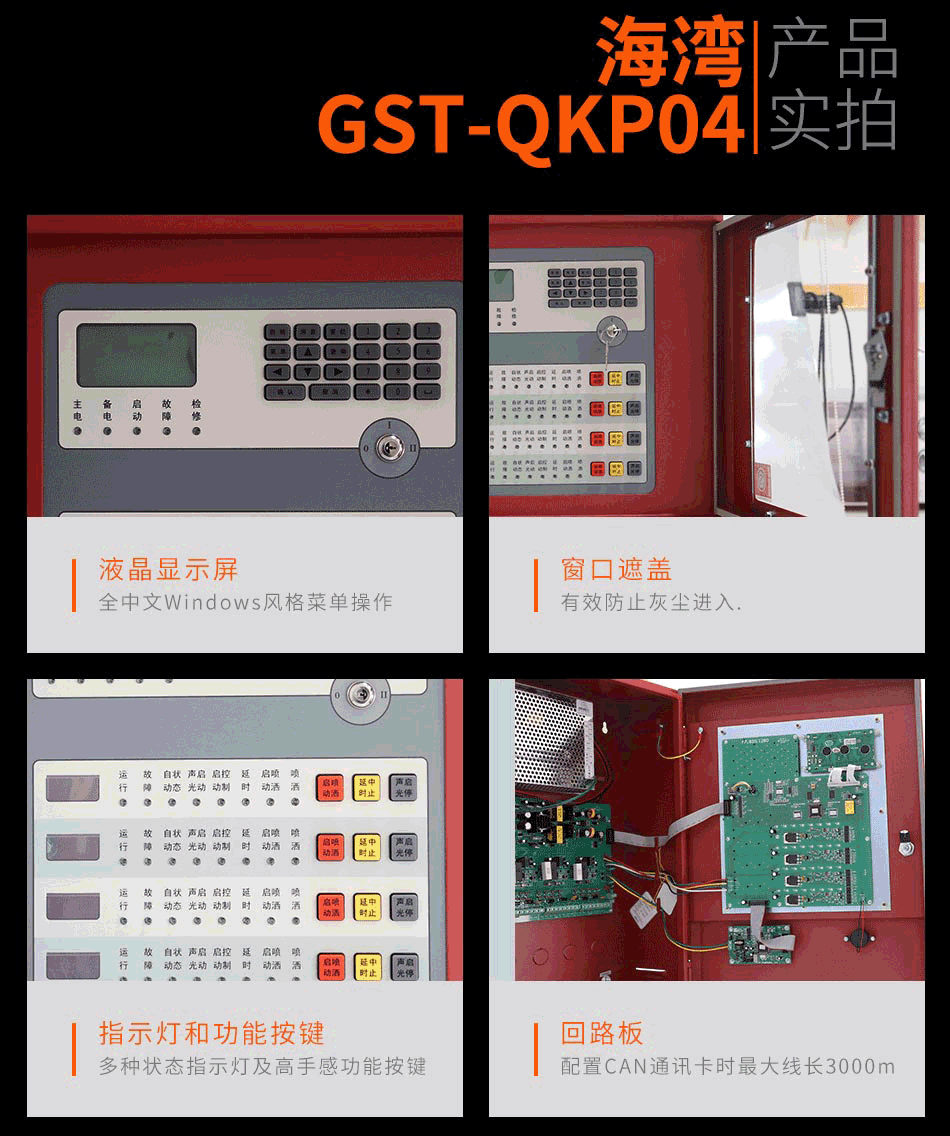

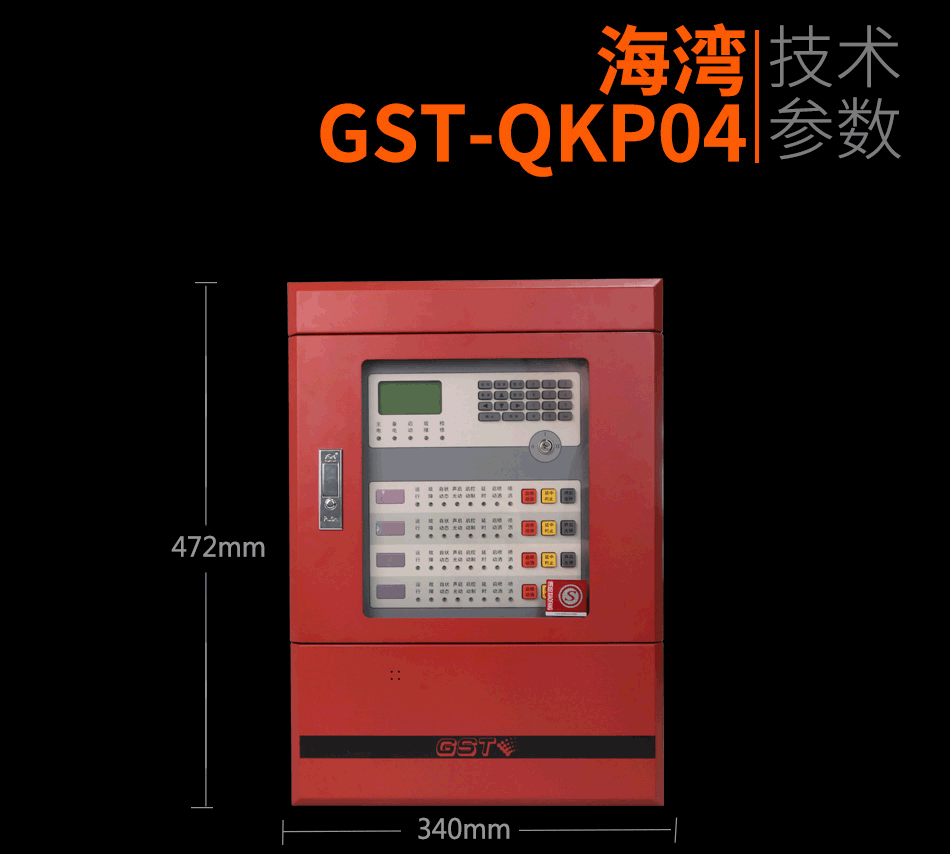

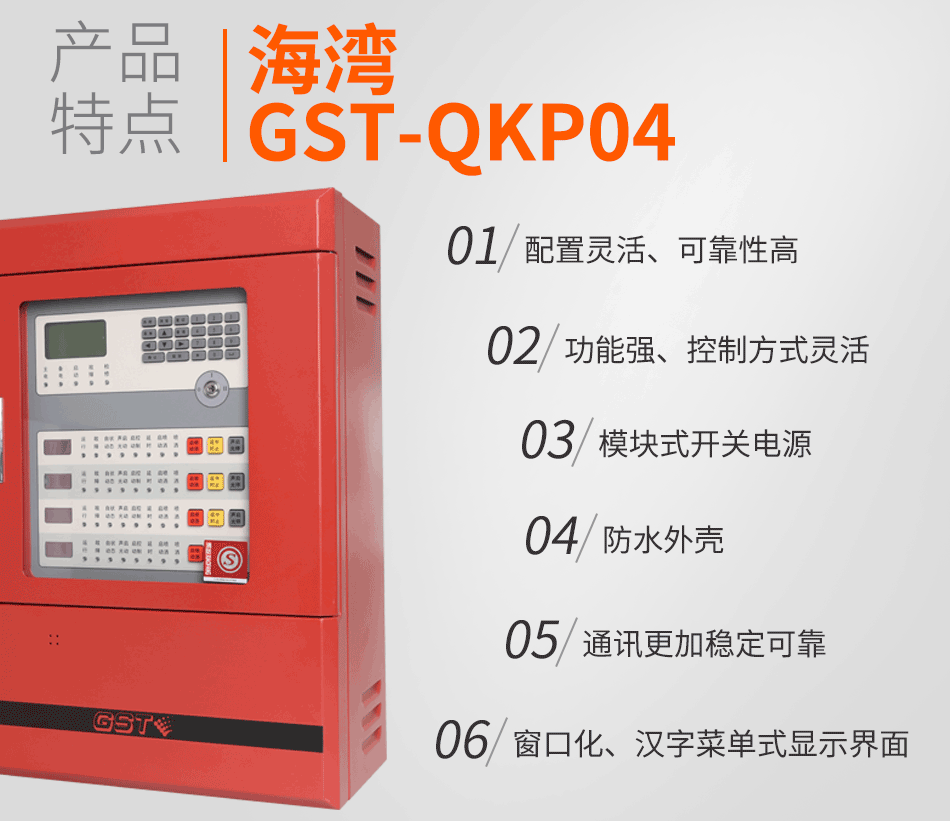

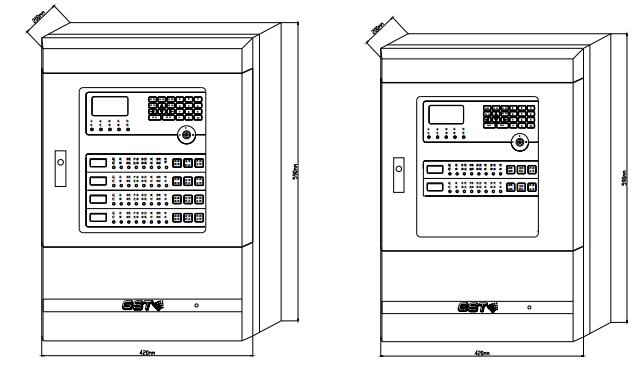

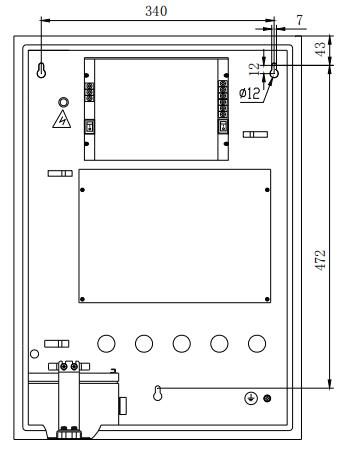

四、海湾GST-QKP04气体灭火控制器应用方法

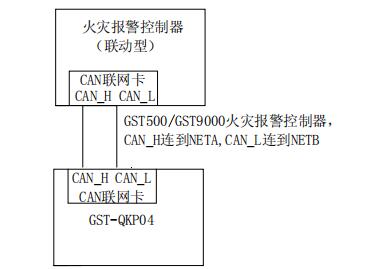

气体灭火控制器可通过本地网卡与火灾报警控制器（联动型）联网，接线示意图如图5-10所示。

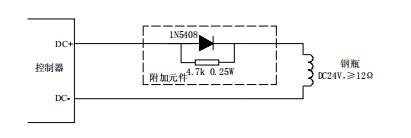

各区驱动钢瓶电磁阀有源输出的布线方式如图5-11所示。附加元件应置于线路的末端、接近于钢瓶电磁阀处。

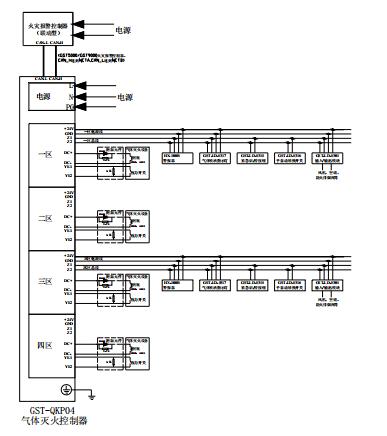

气体灭火控制器典型接线图如图5-12所示。

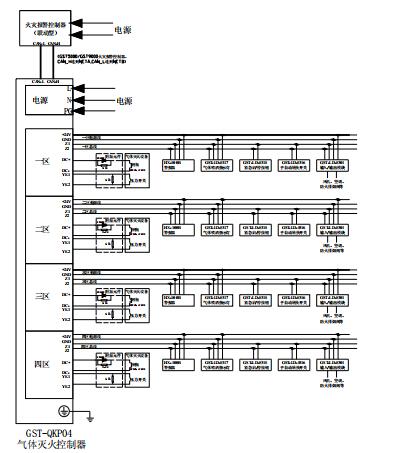

具有主备两个钢瓶组切换使用的气体灭火控制器系统接线图如图5-13所示。通过设置1区和2区关联、3区和4区关联可以实现两钢瓶组的关联使用――当启动主钢瓶组后没有检测到压力开关的回答信号时气体灭火控制器会自动启动备用钢瓶组。
