海湾JTY-GXM-GST4G吸气式感烟火灾探测器 四管双区 抗低温 防腐

一、海湾JTY-GXM-GST4G吸气式感烟火灾探测器概述

　　海湾JTY-GXM-GST4G吸气式感烟火灾探测器，是一种通过空气采样管网采集空气样品、分析烟雾浓度的吸气式烟雾探测报警器，因可探测到极低浓度的烟雾，故可在火灾极早期进行预警报警，从而避免或减轻火灾损失。探测报警系统可以很方便地和火灾联动装置进行系统集成。探测报警系统还具有联网、组网能力，从而方便建立烟雾探测报警系统数据采集控制中心，也可融入建筑物管理系统。

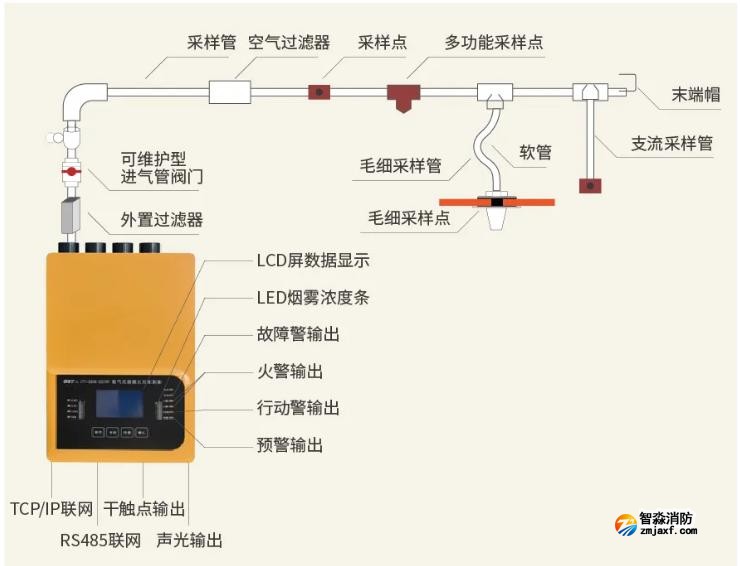

二、海湾JTY-GXM-GST4G吸气式感烟火灾探测器系统组成

　　吸气式感烟火灾探测器由烟雾探测报警器及管路系统组成。烟雾探测报警器内部由探测?？?、主控板、显示操作面板及继电器输出板组成。管路系统由安装部门提供。

　　内部包含两个探测?？?，每个探测?？橛辛礁鼋?，这样共有四个进气口。每个进气口外接管路最长为120米，整机最多可以外接四个120米管路。采用U型管路时，单管80m，共640m。

三、海湾JTY-GXM-GST4G吸气式感烟火灾探测器功能特点

　　1、每个探测器的监测面积可达到4000平方米；

　　2、设有预警报、行动警报、火灾警报、火灾警报2 四级警报级别；

　　3、可远程通讯组网，由监控中心监测每个探测器的烟雾浓度、气流状态以及设备运行状态；

　　4、气流实施监测，并根据设定的气流阀值等级来判断气流是否堵塞或采样管开裂；

　　5、本地显示操作面板上显示烟雾浓度、气流状态以及设备运行状态；

　　6、组网方式：RS485。

四、海湾JTY-GXM-GST4G吸气式感烟火灾探测器技术参数

型号 ：JTY-GXM-GST4G

名称 ：吸气式感烟火灾探测器

品牌：海湾

产品类别：探测型、管路采样、高灵敏

探测光源：广谱LED光源

探测腔数量：2个

探测地址：2个（通过总线接入海湾报警系统）

吸气管路数量：4个

报警主机连接方式： 探测器内置总线通讯接口卡，报警主机与探测器通过总线连接，主机可以接收探测器的报警和故障，主机可以对探测器进行复位。

探测器组网方式：485总线

工作电压：DC24V，允许范围DC20.4V-27.6V

工作电流：最大620mA

显示屏：3.5寸TFT彩色液晶屏（工业级低温屏）

IP防护等级：IP66

工作环境温度：-40℃~+60℃

耐腐蚀性能：抽气泵防水、防腐处理；整机通过磷化氢腐蚀测试

相对湿度：10%~95% 无凝露

灵敏度分辨率：0.001%obs/m

灵敏度：5级

探测器灵敏度：0.01%obs/m~0.8%obs/m

报警级别：预警、行动警、火警、火警2

最大采样管长及最多采样孔：

I型布管 单管最长120米，采样孔数量最多25个；两管合计最长480米，采样孔最多100个；

I型布管 每个分支管路最长60米，采样孔最多16个；8个分支管路合计最长640米，采样孔最多128个。

最大?；っ婊?000平方米

对外输出接口：10个（故障1、预警1、行动警1、火警1、火警1-2；故障2、预警2、行动警2、火警2、火警2-2）

继电器容量：1A/30V（电阻性负载）

机箱材料：V0阻燃塑料

重量：2.0kg

外形尺寸：317mm×215mm×120mm

探测器组网功能：可远程通讯组网，由监控中心监测每个探测器的烟雾浓度、气流状态及设备运行状态

五、海湾JTY-GXM-GST4G吸气式感烟火灾探测器应用场所

　　海湾JTY-GXM-GST2F吸气式感烟火灾探测器，是一种火灾探测报警器，用于识别早期、极早期火情。具有广阔的应用领域，比如：

　　1、烟草仓库、车间；

　　2、移动基站；

　　3、设备机房、设备机柜；

　　4、古建筑、博物馆、展览馆、档案室、文物馆、仓库；

　　5、军事设施、机场、电站；

　　6、无烟列车、巴士；等等，凡是需要极早发现火情、快速反应十分重要的场合，都是适用的。
