一、海湾GST-BR001M点型可燃气体探测器特点
GST-BR001M点型可燃气体探测器采用半导体气敏元件，工作稳定，采用吸顶与底座旋接安装方式，安装简单，接线方便，可与海湾公司生产的各类火灾报警控制器配合应用。用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。GST-BR001M可以检测人工煤气(R)）。采用DC24V供电?？商峁┮欢杂性创サ阌糜谥苯涌刂泼浩艿赖绱欧?。
二、海湾GST-BR001M点型可燃气体探测器主要技术指标
| 型号 | GST-BR001M |
| 检测元件 | 半导体自然扩散式 |
| 工作电压 | DC24V，允许范围DC12V～DC28V |
| 功耗 |
正常监视≤1.5W |
| 报警浓度 | 400×10-6(10%LEL) |
| 预热时间 | 3分钟～6分钟 |
| 报警方式 | 红色指示灯紧急闪烁，并伴有间歇蜂鸣声 |
| 有源触点 |
适用于DC12V 单向直流脉冲电磁阀，电磁阀驱动能力：1000μF 电容放电 |
| 使用环境 |
温度-10℃～+50℃；相对湿度≤95%，不结露 |
| 编码方式 | 十进制电子编码 |
| 外形尺寸 | 直径:108mm，高:55mm |
三、GST-BR001M点型可燃气体探测器结构特征、安装与布线

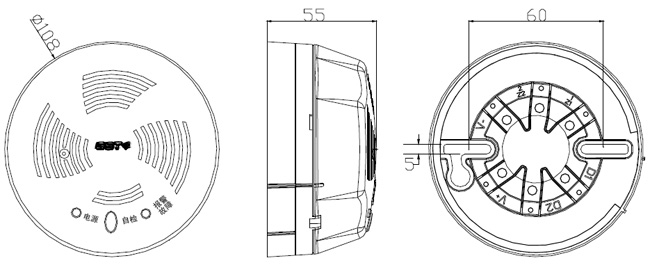

GST-BR001M点型可燃气体探测器由两部分构成：探测器及底座，示意图如图1所示。
图1 GST-BR001M点型可燃气体探测器及底座
安装与接线：

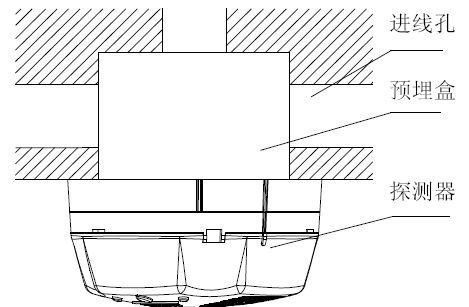

首先将GST-BR001M探测器底座固定在86H50预埋盒上，然后根据接线端子说明，将引线固定到底座上，再将探测器安装到底座上，其安装示意图如图2所示。
图2 GST-BR001M点型可燃气体探测器安装示意图

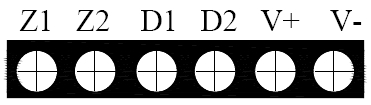

其对外接线端子示意图如图3：
图3 GST-BR001M点型可燃气体探测器对外接线端子示意图
其中：
D1、D2：接电源总线，无极性
Z1、Z2：接信号总线，无极性
V+、V-：接管道电磁阀，探测器连续报警3s～7s后，V+、V-之间输出一个正向12V脉冲
布线要求：信号线Z1、Z2及V+、V-可选用截面积≥1.0mm2的阻燃RVS型铜芯线；电源线D1、D2、应选用截面积≥2.5mm2的阻燃BV型线。
