海湾JTG-UM-GST9667四波段点型红外火焰探测器

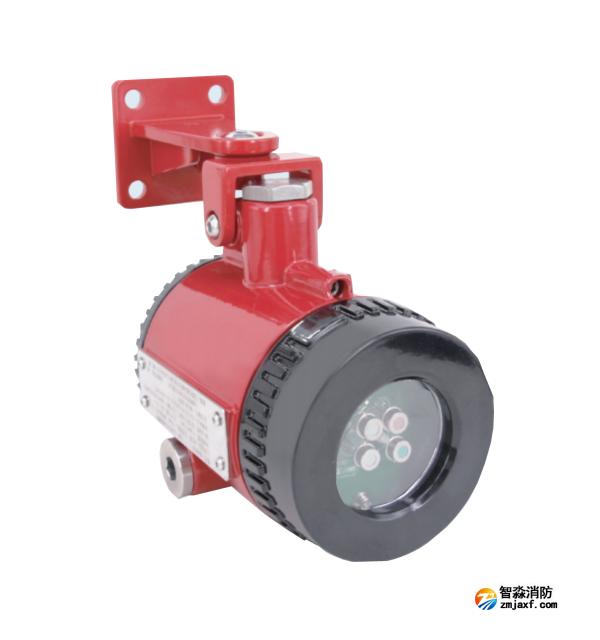

一、海湾JTG-UM-GST9667点型红外火焰探测器产品概述　　

海湾JTG-UM-GST9667点型红外火焰探测器(四波段红外)探测视场角可达到100度，中心探测距离可以达到60m(正庚烷)。结合专有的探测电路及软件算法,检测频率为3.8μm、4.3μm、4.4μm、5.0μm。振荡频率在1至15赫兹的火焰辐射能，通过运算处理能力极强的处理器，对传感器采集信号的变化比率和对应关系的进行数据分析和运算处理，只对火焰特征频谱范围内的辐射发出报警，具有非常高的防误报警能力。

二、海湾JTG-UM-GST9667点型红外火焰探测器的功能优点

　◎获得SL3及CCC认证（2021081801001648）

　◎防爆等级Exd IIC T6Gb/Ex tD A21

　◎IP67壳体，适合室外工作

　◎总线模式，较大程度的抑制错误报警

　◎高灵活性和广泛兼容

　◎整体式接线盒实现了轻松安装

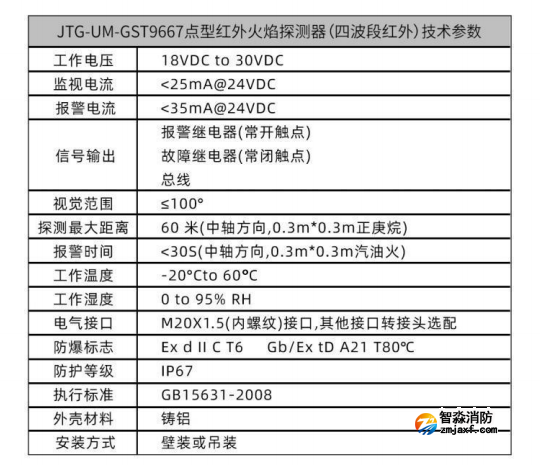

三、海湾JTG-UM-GST9667点型红外火焰探测器的技术参数

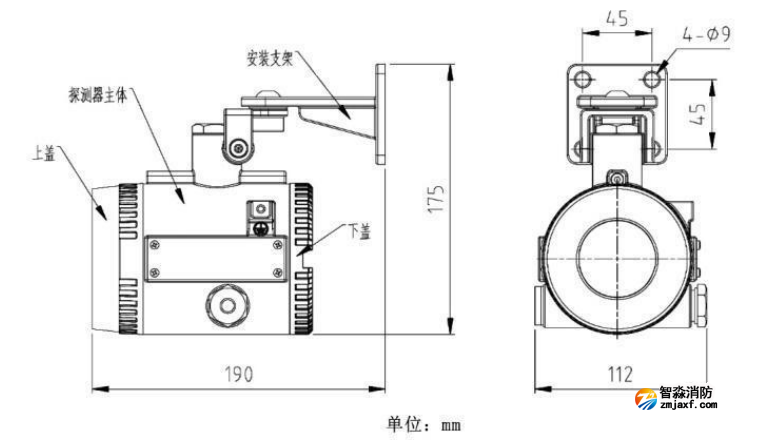

四、JTG-UM-GST9667点型红外火焰探测器的外形尺寸

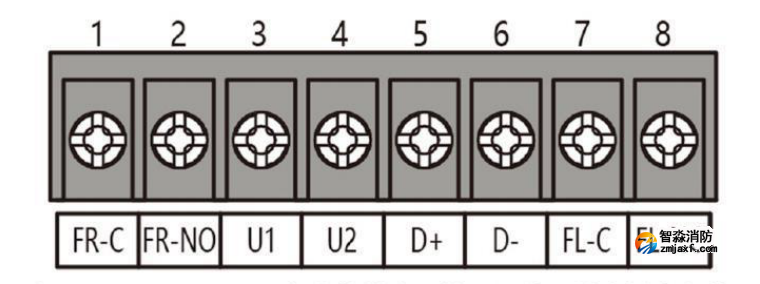

五、JTG-UM-GST9667点型红外火焰探测器的接线端子定义

端子1、2：FR-C、FR-NO为火警继电器的无源?？サ闶涑龈涸啬芰?A/30VDC

端子3、4：U1、U2为24V直流供电电源接入端子，不分极性，功率小于1.5W

端子5、6：D+、D-2总线(无极性)

端子7、8：FL-C、FL-NC为故障继电器的无源常闭触点输出，负载能力3A/30VDC
