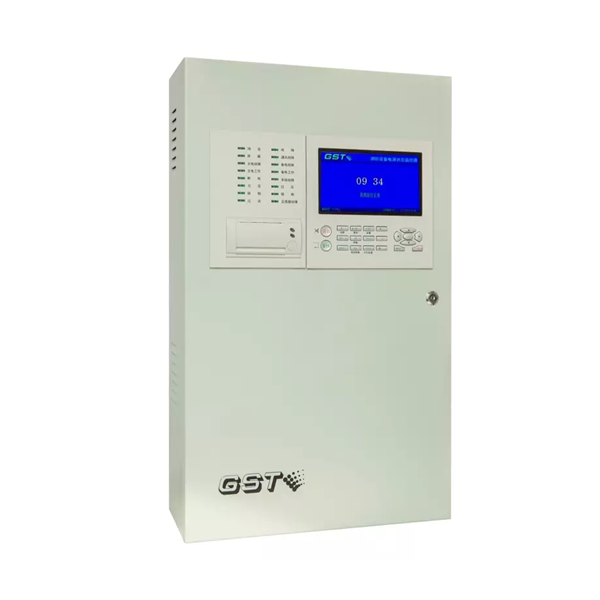

一、海湾GST-DJ-N900消防设备电源状态监控器介绍

　　GST-DJ-N900消防设备电源监控系统具有高智能、小型化、多功能、高可靠性、简单实用等特点。监控器采用?？榛杓?，良好的人机交互界面，这一切使整个系统易于安装、调试及维护。监控器采用无极性二总线传输方式，配接GST-DJ系列的交流单相传感器、三相传感器组成大容量消防电源监控系统，适用于各类民用建筑、公共建筑和工业场所的消防电源监控。

　　GST-DJ-N900消防设备电源状态监控器采用32位处理器，功能强大，指令丰富，运算速度快。与传感器通讯接口电路无极性二总线，监控器巡检总线上的传感器，接收传感器的正常、故障、报警等信息，存储、分析、处理，进行声光指示及打印输出。监控器通过7.0英寸彩色液晶屏显示报警及故障信息。监控器具有两组继电器输出，分别在检测到消防设备电源断电和消防设备电源故障时输出。打印机采用汉字热敏打印机。

二、海湾GST-DJ-N900消防设备电源状态监控器主要功能

　　●故障报警功能

　　当传感器的通讯线、传感器本身或传感器监测的消防设备电源发生故障时，监控器发出探测部件故障信号，点亮故障指示灯，发出故障报警音响，同时在液晶屏上显示出故障总数，故障时间，故障的部位及故障类型并按照设置决定是否打印故障信息，所有故障部位可查询，当故障解除后，故障报警可自动解除。

　　●输出功能

　　监控器具有两路继电器输出，可通过母板上跳线设置为“?？?rdquo;或“常闭”，当监测到消防设备电源“断电”时，OUT1动作，当监测到消防设备电源“欠压”、“过压”、“过流”等其他故障信息时，OUT2动作。

　　●网络功能

　　监控器可提供一路CAN联网接口，可与其他监控器进行联网。(选配)

　　●图显功能

　　监控器可提供图显接口，可配接海湾公司图形显示装置。

　　●事故记录功能

　　监控器可记录最近发生的9999条故障报警事件、9999条断电事件和9999条操作事件,事件记录了事件发生方位、时间，类型等信息，用户可以通过液晶屏进行事件查询。

　　●打印功能

　　监控器标配汉字机，打印机可打印报警事件及时间、故障事件及时间。并可设置是否实时打印信息。

三、GST-DJ-N900消防设备电源状态监控器功能特点

　　GST-DJ-N900消防设备电源状态监控器采用壁挂式安装，可嵌入立柜。单台容量最大10回路总计1280个监控点，提供联网功能（选配），可连接图显，充分满足单体建筑中的消防设备电源监控的设计要求。

四、GST-DJ-N900消防设备电源状态监控器技术参数

　　液晶屏规格：800×480点，7.0英寸彩色液晶屏。

　　控制器容量：最大10个总线制回路，每回路128个编码地址点。

　　触点输出：2A/24VDC或1A/125VAC

　　使用环境：

　　温度：0℃～＋40℃

　　相对湿度≤95％，不结露

　　电源：

　　主电:交流220V(2A)电压变化范围＋10%～－15%

　　控制器备电：直流12V/24Ah阻燃密封铅酸电池，2节功耗：

　　监视状态最大功耗：基本功耗30W+单块回路板监控功耗11W（256个总线设备）*回路板数

　　报警状态最大功耗：基本功耗35W+单块回路板报警功耗15W（256个总线设备）*回路板数

　　外形尺寸：（长×宽×高）：420mm×170mm×710mm

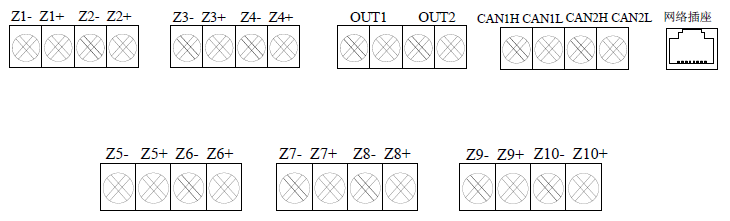

五、GST-DJ-N900消防设备电源状态监控器接线

　　Zn-、Zn+（n=1~10）：总线接线端子（无极性）。

　　OUTn（n=1~2）：继电器输出接线端子。

　　CANH1、CANL1：CAN通讯接线端子，注意极性?。ㄑ∨洌?/span>

　　CANH2、CANL2：预留。

　　网络插座：RS-422图显通讯插座。
