一、海湾GST-LD-8321中继?？楦攀觯?/strong>
GST-LD-8321中继?？?以下简称中继?？?采用DC24V 供电，总线信号输入与输出间电气隔离，完成了探测器总线的信号隔离传输，可增强整个系统的抗干扰能力，并且具有扩展探测器总线通讯距离的功能。中继?？橹饕糜谧芟叽υ谟斜冉锨康牡绱鸥扇诺那蚣白芟叱ざ瘸?000m需要延长总线通讯距离的场合。
二、海湾GST-LD-8321中继?？樘氐悖?/strong>
1. 用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力；
2. 输出信号采用光电隔离技术，使用安全，对工频干扰有良好的抑制能力。
三、海湾GST-LD-8321中继?？榧际跆匦裕?/strong>

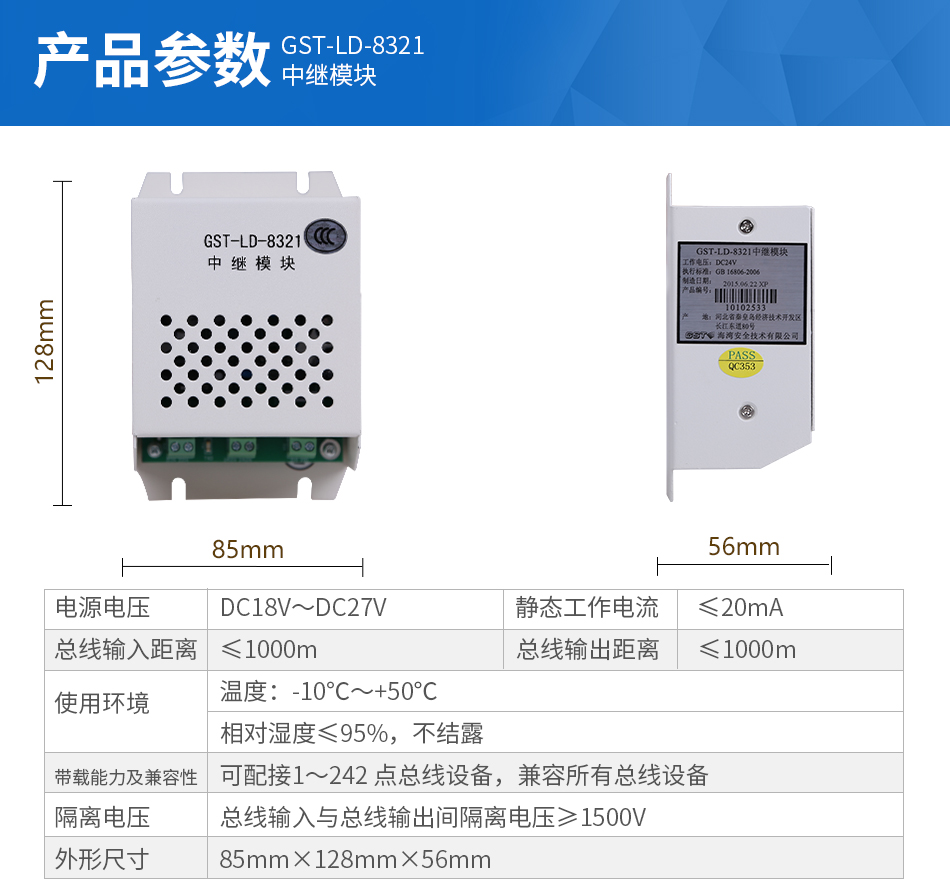

1. 总线输入距离≤1000m
2. 总线输出距离≤1000m
3. 工作电压：电源电压：DC24V 允许范围：DC18V～DC27V
4. 空载工作电流≤50mA，满载工作电流≤200mA
5. 带载能力及兼容性：可配接1～242 个总线设备，兼容所有探测器总线设备
6. 隔离电压：总线输入与总线输出间隔离电压≥1500V
7. 指示灯：控制器总线发码时，红色指示灯点亮
8. 使用环境：温度：-10℃～+50℃
相对湿度≤95%，不凝露
9. 外形尺寸：85mm×128mm×56mm
10. 壳体材料和颜色：Q235A，灰白色
11. 执行标准：GB 16806-2006
四、海湾GST-LD-8321中继?？榻峁固卣饔牍ぷ髟?/strong>：
. 工作原理：
中继?？橛勺芟呤章氲缏?、总线发码电路、隔离电源组成，总线收码电路与总线发码电路之间信号采用光耦隔离。
五、GST-LD-8321中继?？榘沧坝氩枷撸?/strong>
1. 中继?？榘沧俺叽缛缤? 所示。中继?？橛糜诳垢扇攀褂檬?，应安装于存在干扰的现场以外，如直接安装于控制器内；中继?？樽魑映ぷ芟咄ㄑ毒嗬胧褂檬?，应安装于控制器总线距离小于或等于1000m 处；采用M4 螺钉固定，室内安装。

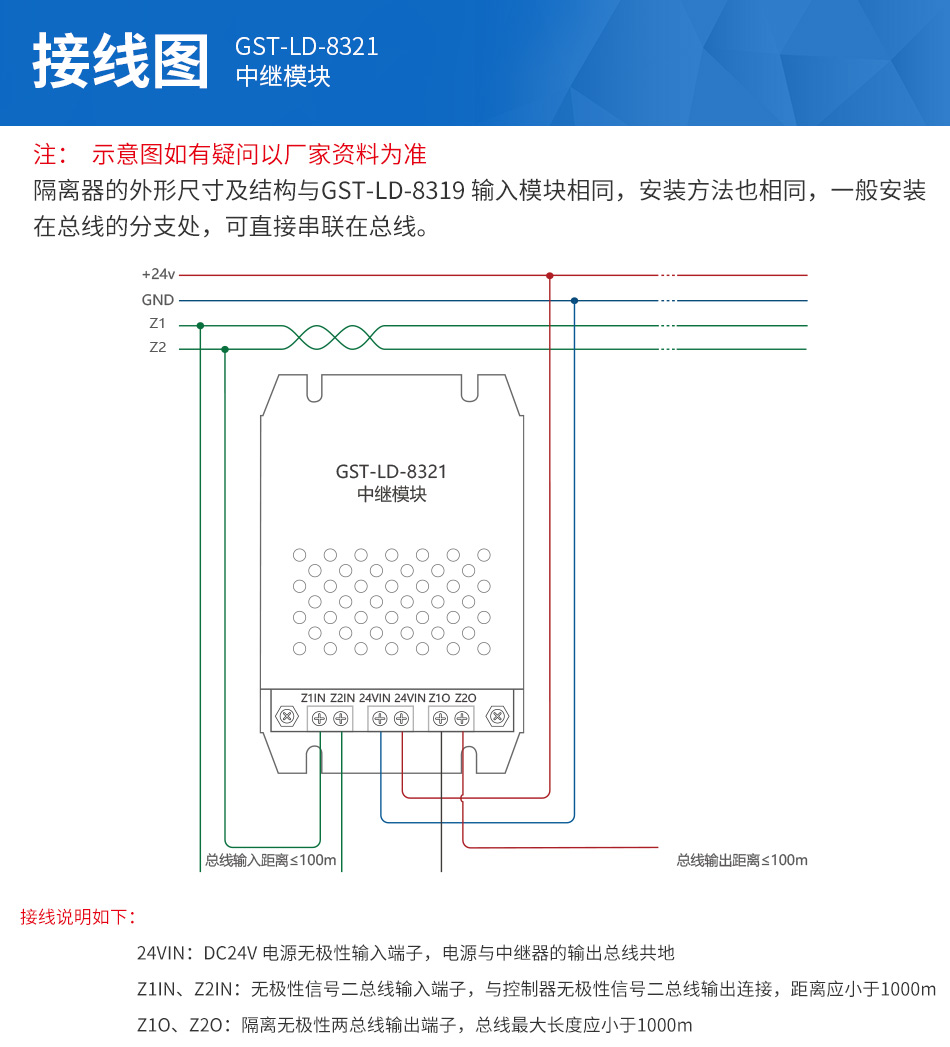

2. 对外接线端子图如图2 所示。
图2 对外接线端子图
其中：

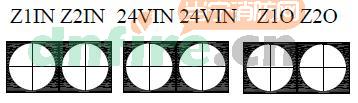

Z1IN、Z2IN：无极性信号二总线输入端子，与控制器无极性信号二总线输出连接，距离＜1000m。
24VIN、24VIN：DC24V 电源无极性输入端子，电源与中继?？榈氖涑鲎芟吖驳?，要求电压在DC18V～DC27V 间。
Z1O、Z2O：隔离无极性两总线输出端子，可配接1～242 个总线设备。
3. 布线要求：无极性信号二总线采用RVS 双绞线，截面积≥1.0 mm2；DC24V电源线采用BV线，截面积≥1.5mm2。
六、海湾GST-LD-8321中继?？椴馐裕?/strong>
警告：待全部设备都安装完毕后再接通电源。
1. 中继?？榘沧敖崾蠡蛟谑褂霉讨兄辽倜磕甓急匦虢胁馐?。
2. 中继?？樵诮胁馐灾?，应通知有关管理部门，系统将进行维护，会因此而临时停止工作。同时应切断将进行维护的区域或系统的逻辑控制功能，以免造成不必要的报警联动。
3. 使火灾报警控制器发码，中继?？楹焐甘镜朴Φ懔?；使连接在此总线上的探测器报火警，控制器应能指示出该火警的正确位置。
4. 测试结束后，并通知有关管理部门系统恢复正常。
七、海湾GST-LD-8321中继?？槌＜收霞拔蓿?/span>
1. 无输出电压
1) DC24V 电源故障，排除电源故障；
2) 输出总线短路，排除短路点；
3) 内部电源损坏，返回厂家维修。
2. 总线信号传输错误
1) DC24V 电源电压低于18V，调节电压在DC18V~DC27V；
2) 输入总线或输出总线距离超过1000m，改变安装位置，使总线长度满足要求；内部器件损坏，返回厂家维修。
