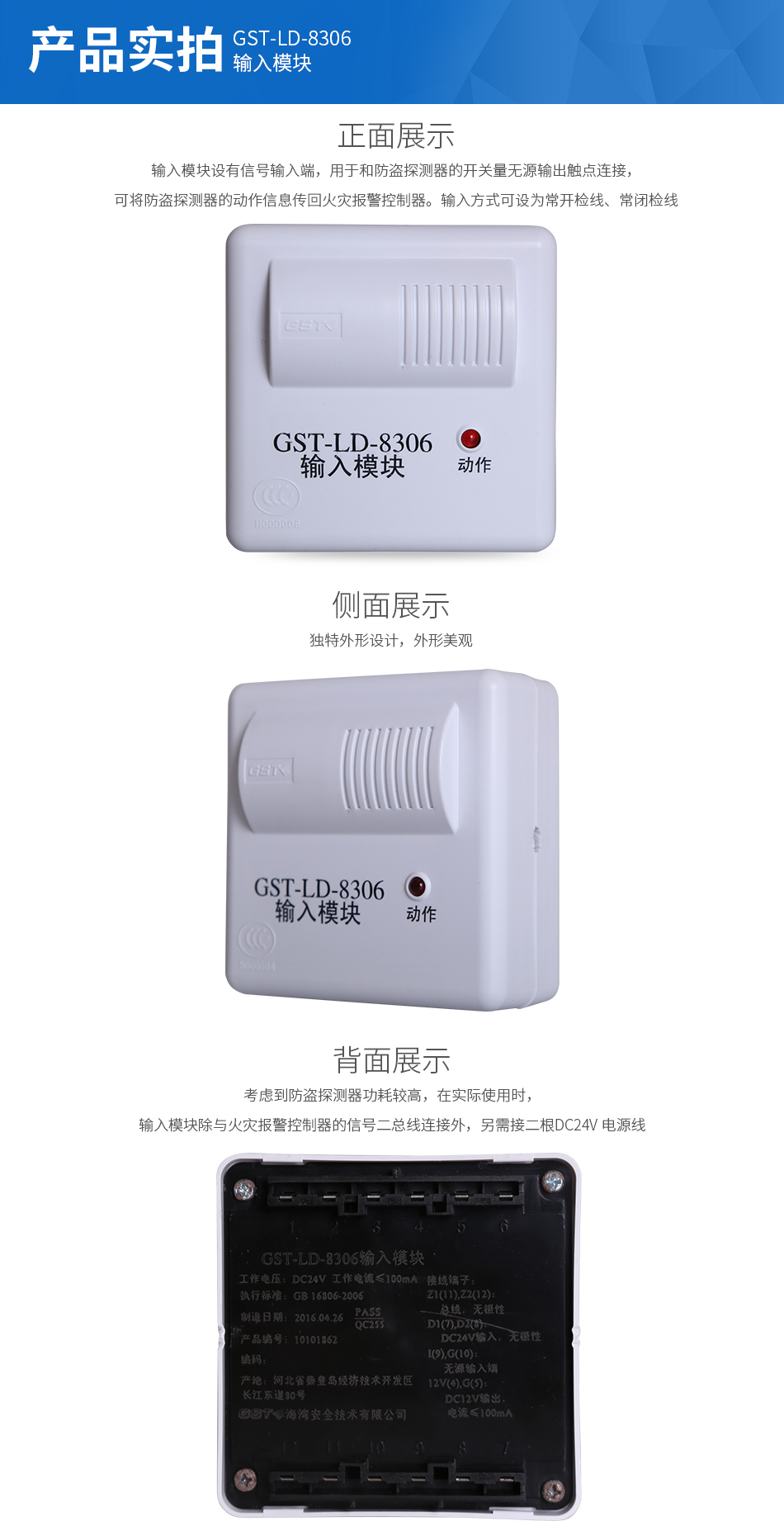

一、海灣GST-LD-8306輸入模塊概述：


　　GST-LD-8306型輸入模塊用于配接各種類型的防盜探測器，可為防盜探測器提供DC12V/100mA電源，與感煙、感溫等火災探測器共同組成防火、防盜綜合報警系統。輸入模塊設有信號輸入端，用于和防盜探測器的開關量無源輸出觸點連接，可將防盜探測器的動作信息傳回火災報警控制器。輸入方式可設為常開檢線、常閉檢線?？紤]到防盜探測器功耗較高，在實際使用時，輸入模塊除與火災報警控制器的信號二總線連接外，另需接二根DC24V電源線。

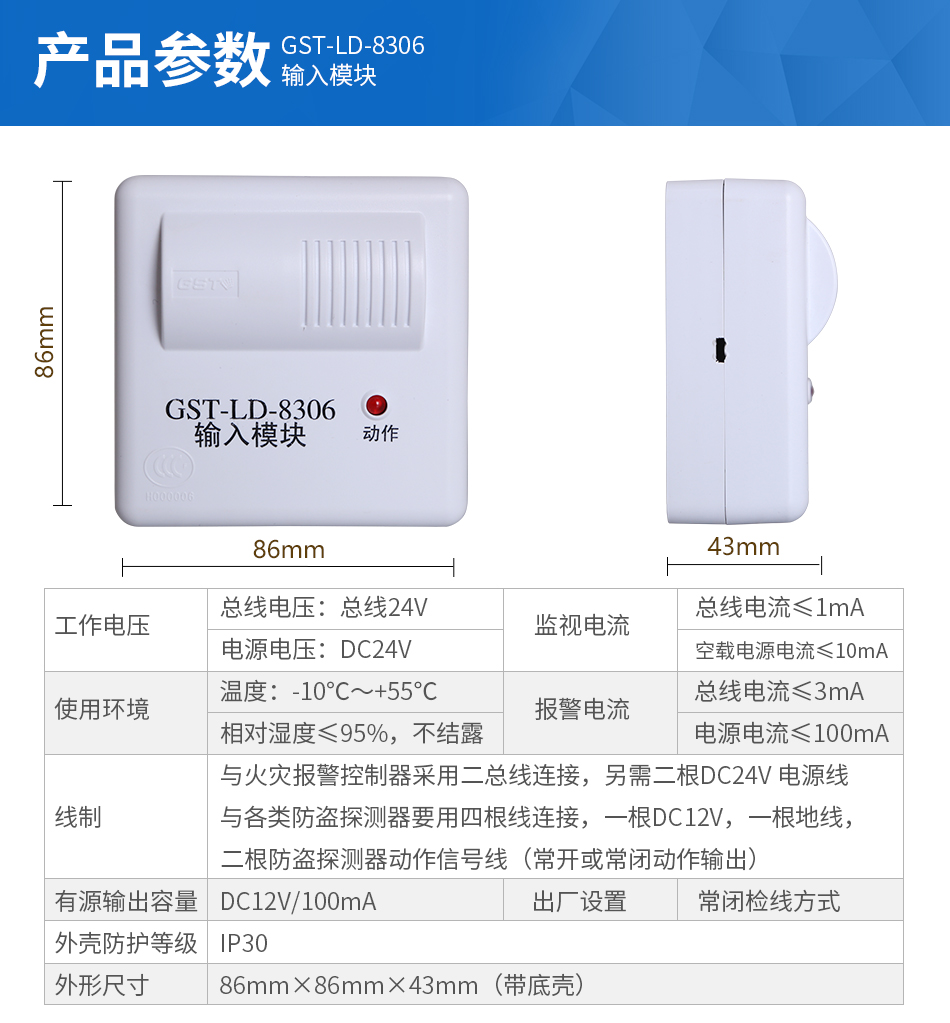

 二、海灣GST-LD-8306輸入模塊技術參數：


　?。?）工作電壓：　　總線電壓：總線24V　　電源電壓：DC24V



　?。?）監視電流：　　總線電流≤1mA　　空載電源電流≤10mA



　　（3）動作電流：　　總線電流≤3mA　　電源電流≤100mA



　?。?）線制：與火災報警控制器采用二總線連接，另需二根DC24V電源線，與各類防盜探測器要用四根線連接，一根DC12V，一根地線，二根防盜探測器動作信號線（常開或常閉動作輸出）



　?。?）有源輸出容量：DC12V/100mA



　　（6）出廠設置：常閉檢線方式



　?。?）使用環境：溫度：-10℃～+55℃相對濕度≤95%，不結露



　?。?）外殼防護等級：IP30



　　（9）外形尺寸：86mm×86mm×43mm（帶底殼）



三、海灣GST-LD-8306輸入模塊結構特征、安裝與布線：

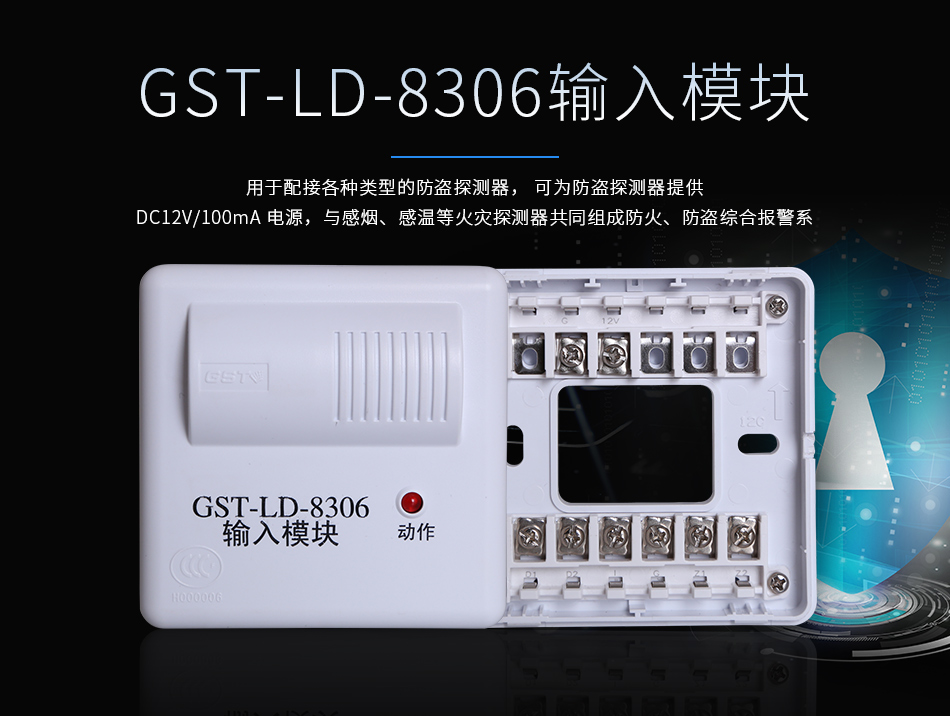

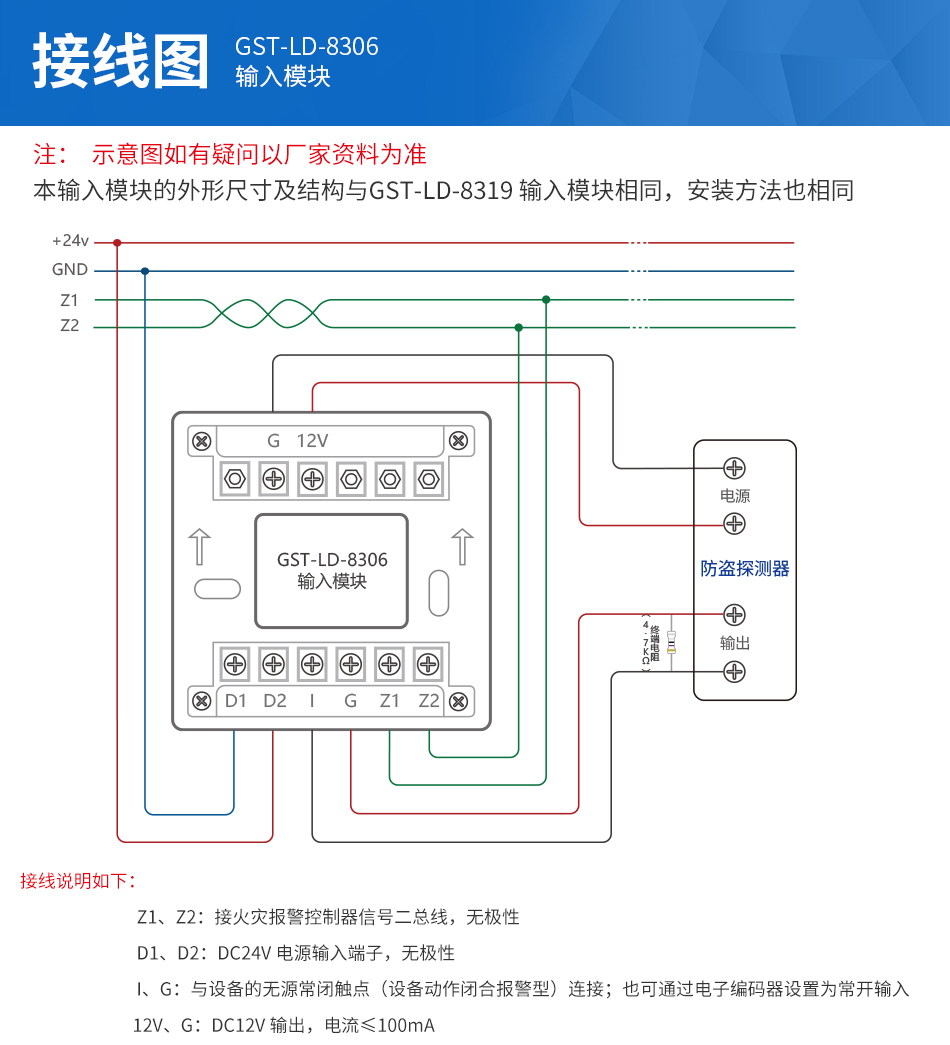

　　本輸入模塊的外形尺寸及結構與GST-LD-8319輸入模塊相同，安裝方法也相同，輸入的對外端子示意圖如下圖：

　　其中:

　　Z1、Z2：接火災報警控制器信號二總線，無極性

　　D1、D2：DC24V電源輸入端子，無極性

　　I、G：與設備的無源常閉觸點（設備動作閉合報警型）連接；也可通過電子編碼器設置為常開輸入

　　12V、G：DC12V輸出，電流≤100mA

　　布線要求：信號線Z1、Z2采用阻燃RVS雙絞線，截面積≥1.0mm2；電源線D1、D2采用阻燃BV線，截面積≥1.5mm2；G、I、12V采用截面積≥1.0mm2的RV線。

　　應用方法

　　模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻?！　?/p>

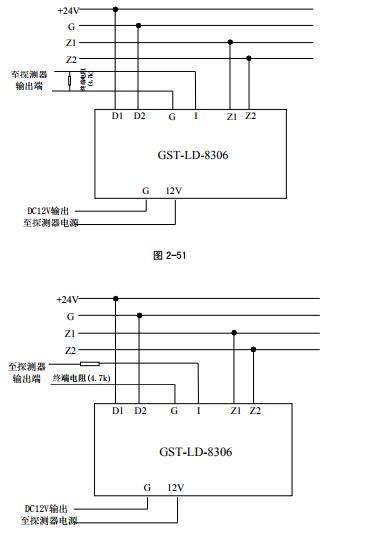

　　輸入模塊與常開無源觸點的防盜探測器接線示意圖如圖2-59所示；與常閉無源觸點的防盜探測器接線示意圖如圖2-60所示。
